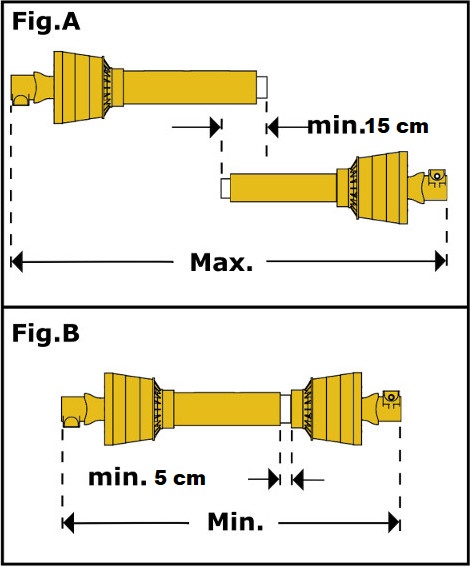

Lorsque l’arbre à cardan est complètement fermé, il doit rester environ 5,08 cm avant la butée, afin d’éviter d’éventuels dommages au tracteur ou à l’équipement. Lorsque la prise de force est à son extension maximale, le chevauchement minimal idéal des deux moitiés doit être d’environ 15,24 cm (voir Fig. A).
Si l’arbre est trop long, procédez comme suit pour en régler la longueur : séparez les deux moitiés de l’arbre. Connectez une moitié à la prise de force du tracteur et l’autre à l’équipement. Montez et descendez la machine à l’aide du relevage trois points afin de trouver la position dans laquelle l’arbre est le plus court. Placez les deux demi-arbres côte à côte et marquez la longueur souhaitée sur le tube de protection femelle extérieur, en laissant 5,08 cm entre l’extrémité du tube de protection et le croisillon.
Coupez les deux tubes de protection à la même longueur indiquée par le repère (voir Fig. B).
Raccourcissez les deux tubes de transmission de la même longueur que les tubes de protection. Ébavurez et éliminez les copeaux des tubes, puis graissez l’extérieur du tube intérieur. Remontez les deux moitiés et raccordez-les au tracteur et à l’équipement. Montez et descendez à nouveau l’équipement afin de vérifier que l’arbre n’atteint pas la butée dans sa position la plus courte et qu’il conserve un chevauchement minimal de 15,24 cm dans sa position la plus longue.
Attention: Conservez soigneusement le manuel d’utilisation de l’arbre à cardan fourni par le fabricant. Les informations ci-dessus ne remplacent pas celles contenues dans le manuel de l’arbre à cardan.
Attention: Travaillez toujours avec l’arbre à cardan le plus possible en ligne droite. Cela permet de prolonger sa durée de vie ainsi que celle de ses composants. Il est recommandé de ne pas travailler avec des angles supérieurs à 15 degrés.
