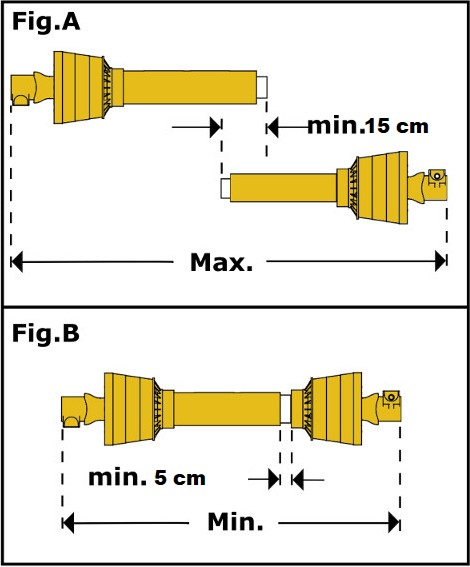

In vollständig eingefahrener Position sollte die Gelenkwelle etwa 5,08 cm vor dem Anschlag stehen, um mögliche Schäden am Traktor oder an der Maschine zu vermeiden. Bei vollständig ausgefahrener Zapfwelle sollte die minimale Überlappung der beiden Gelenkwellenhälften idealerweise etwa 15,24 cm betragen (siehe Abb. A).
Ist die Gelenkwelle zu lang, gehen Sie zur Anpassung der Länge wie folgt vor: Trennen Sie die beiden Hälften der Gelenkwelle. Verbinden Sie eine Hälfte mit der Zapfwelle des Traktors und die andere mit der Maschine. Heben und senken Sie die Maschine mit der Dreipunktaufhängung, um die Position zu ermitteln, in der die Gelenkwelle am kürzesten ist.Legen Sie die beiden Gelenkwellenhälften nebeneinander und markieren Sie die gewünschte Länge am äußeren Schutzrohr des weiblichen Profils. Lassen Sie dabei 5,08 cm zwischen dem Ende des Schutzrohrs und dem Schutztrichter. Kürzen Sie beide Schutzrohre entsprechend der markierten Länge (siehe Abb. B).
Kürzen Sie anschließend beide Antriebsrohre um das gleiche Maß wie die Schutzrohre. Entgraten Sie die Rohre und entfernen Sie sämtliche Späne. Fetten Sie anschließend die Außenseite des inneren Rohres ein.Setzen Sie die beiden Hälften wieder zusammen und verbinden Sie die Gelenkwelle mit Traktor und Maschine. Heben und senken Sie die Maschine erneut, um sicherzustellen, dass die Gelenkwelle in der kürzesten Position nicht auf Block geht und in der längsten Position eine minimale Überlappung von 15,24 cm beibehält.
Achtung: Bewahren Sie die vom Hersteller der Gelenkwelle mitgelieferte Betriebsanleitung sorgfältig auf. Die oben genannten Angaben ersetzen nicht die Informationen und Anweisungen in der Betriebsanleitung der Gelenkwelle.
Achtung: Arbeiten Sie immer mit der Gelenkwelle so gerade wie möglich. Dies verlängert die Lebensdauer der Gelenkwelle und ihrer Komponenten. Es wird empfohlen, nicht mit Winkeln von mehr als 15 Grad zu arbeiten.
