TILL-RITE T40

Fraise rotative déportable
20-40 ch (15-30 KW)
540 tr/min- Cat. 1

T40 con logo Rotomec
T40 FOTO PRINCIPALE
DSCN5011
FOTO 3
previous arrow
next arrow

La T40 est une fraise rotative déportable idéale pour travailler avec des tracteurs d’une puissance comprise entre 20 et 40 ch, équipés d’une prise de force à 540 tr/min. C’est un outil polyvalent, idéal pour les applications les plus diverses : vergers, pépinières, vignobles, cultures sous serre et travaux de jardinage. L’arbre rotor est fabriqué en acier plein à haute résistance afin d’atteindre une profondeur de travail allant jusqu’à 18 cm. Il est également équipé de doubles moyeux latéraux facilitant le remplacement des lames. Le déplacement latéral manuel permet à ces machines de travailler aussi bien en position déportée vers la droite, notamment au plus près des plantes, des trottoirs et des massifs, qu’en position centrale, comme une fraise rotative fixe traditionnelle, en couvrant toute la largeur de voie du tracteur. La T40 offre également la possibilité d’inverser les pignons de la transmission par chaîne afin d’augmenter la vitesse du rotor et d’obtenir un affinage supplémentaire du sol dès le premier passage.

T40 con logo Rotomec
T40 FOTO PRINCIPALE
DSCN5011
FOTO 3
previous arrow
next arrow

MODÈLES AVEC BOULON DE CISAILLEMENT

Modèle

T40-142

T40-150

T40-158

T40-166

CH

20-40

25-40

30-40

32-40

Largeur de travail (cm)

105

125

145

165

Largeur totale (cm)

120

140

160

180

Poids (kg)

165

185

205

235

Poids avec emballage (kg)

180

200

220

250

Déplacement latéral (cm)

80

100

120

140

Nombre de flasques

5

6

7

8

Nombre de houes

20

24

28

32

Nombre de dents du pignon

11-14

11-14

11-14

11-14

Vitesse du rotor (tr/min)

231/375

231/375

231/375

231/375

Profondeur maximale de travail (mm)

180

180

180

180

Arbre à cardan 1 3/8"

ASAE cat. 3

avec boulon de cisaillement

ASAE cat. 3

avec boulon de cisaillement

ASAE cat. 3

avec boulon de cisaillement

ASAE cat. 3

avec boulon de cisaillement

MODÈLES AVEC LIMITEUR À FRICTION

Modèle

T40-242

T40-250

T40-258

T40-266

CH

20-40

25-40

30-40

32-40

Largeur de travail (cm)

105

125

145

165

Largeur totale (cm)

120

140

160

180

Poids (kg)

170

190

210

240

Poids avec emballage (kg)

185

205

225

255

Déplacement latéral (cm)

80

100

120

140

Nombre de flasques

5

6

7

8

Nombre de houes

20

24

28

32

Nombre de dents du pignon

11-14

11-14

11-14

11-14

Vitesse du rotor (tr/min)

231/375

231/375

231/375

231/375

Profondeur maximale de travail (mm)

180

180

180

180

Arbre à cardan 1 3/8"

ASAE cat. 3

avec embrayage de sécurité

ASAE cat. 3

avec embrayage de sécurité

ASAE cat. 3

avec embrayage de sécurité

ASAE cat. 3

avec embrayage de sécurité

Attelage déportable manuel

Les fraises rotatives Rotomec disposent d’un système de déplacement latéral manuel intégré permettant à l’opérateur de les utiliser aussi bien en position centrale par rapport au tracteur, comme une fraise rotative traditionnelle, qu’en position déportée vers la droite. Cette solution est idéale pour travailler au plus près de la roue arrière droite du tracteur et atteindre plus facilement les zones situées à proximité des obstacles.

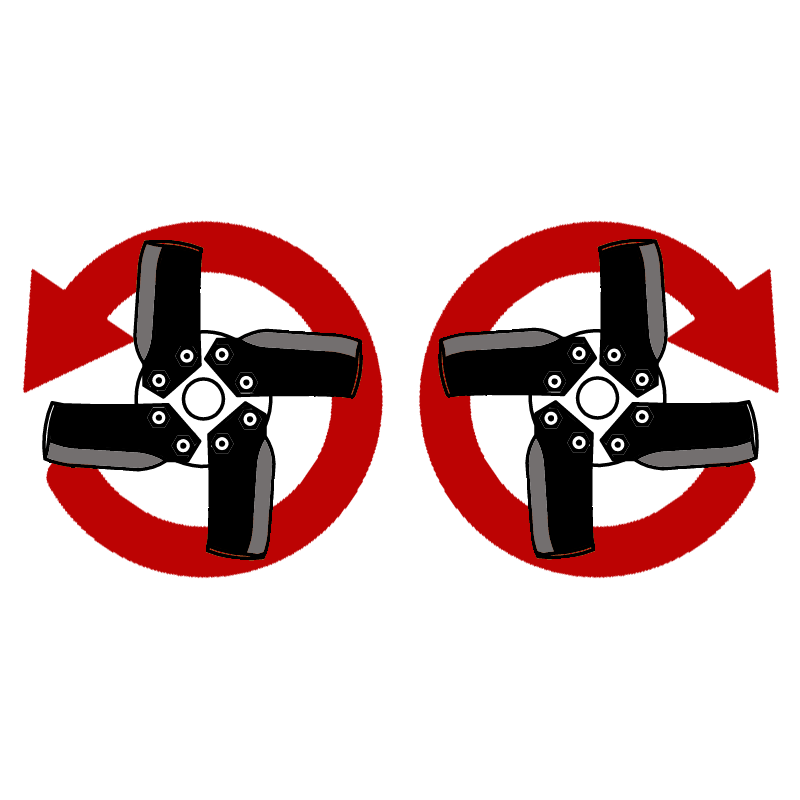

Rotation avant ou arrière des houes

Les fraises rotatives Rotomec peuvent être équipées d’un rotor à rotation avant ou arrière. La rotation vers l’avant favorise l’enfouissement des pierres, tandis que la rotation inverse tend à les ramener à la surface, permettant ainsi d’adapter le travail aux différentes conditions du sol.

Réducteurs fabriqués par Rotomec

Contrairement à d’autres fabricants qui font appel à des réducteurs provenant de fournisseurs externes, Rotomec fabrique ses propres réducteurs en interne, en utilisant des engrenages en acier haute résistance, des roulements et des joints d’étanchéité de très haute qualité. Les ailettes de refroidissement intégrées contribuent à limiter la surchauffe et garantissent une plus grande fiabilité dans le temps.

Transmission latérale à engrenages avec chaîne ASA 80 à bain d’huile

La transmission latérale à chaîne ASA 80 à bain d’huile est conçue avec des composants surdimensionnés afin de réduire au minimum les temps d’arrêt liés à la maintenance. Le carter des engrenages, couvrant plus de 180°, assure une transmission de la puissance plus régulière, efficace et fiable.

Pignons réversibles

Les fraises rotatives du modèle T40 sont équipées de pignons réversibles permettant d’obtenir deux vitesses du rotor : une vitesse standard de 231 tr/min et une vitesse augmentée de 375 tr/min.

Supports du rotor

Les supports de l’arbre rotor et de la transmission sont fabriqués en acier embouti.

Arbre rotor à flasques

L’arbre rotor à flasques permet à l’opérateur de démonter rapidement le rotor de la fraise rotative, facilitant ainsi les opérations de maintenance et le remplacement des lames.

Patins latéraux pour le réglage de la profondeur de travail

Les patins latéraux permettent un réglage précis de la profondeur de travail de la fraise rotative, de 0 à 18,42 cm.

Rotor avec lames d’aération (préinstallé en usine)

ROT50T40 – Rotor avec lames d’aération pour T40-150 et T40-250
ROT58T40 – Rotor avec lames d’aération pour T40-158 et T40-258
ROT66T40 – Rotor avec lames d’aération pour T40-166 et T40-266

Rotor complet avec lames d’aération

0099852 – Rotor complet avec lames d’aération pour T40-150 et T40-250
0099853 – Rotor complet avec lames d’aération pour T40-158 et T40-258
0099854 – Rotor complet avec lames d’aération pour T40-166 et T40-266
